El sistema OKOSCAN 73HS está destinado para la inspección automatizada de alta velocidad de los rieles puestos en la vía. El juego del equipo incluye:
- Carretilla del detector de fallas;
- 4 sensores de ruedas;
- módulos ultrasónicos ОКО-24 (24 piezas mínimo);
- sensor de seguimiento (encoder);
- ordenador con el software especializado.
El sistema permite realizar la inspección con la velocidad de hasta 40 km/h.
-

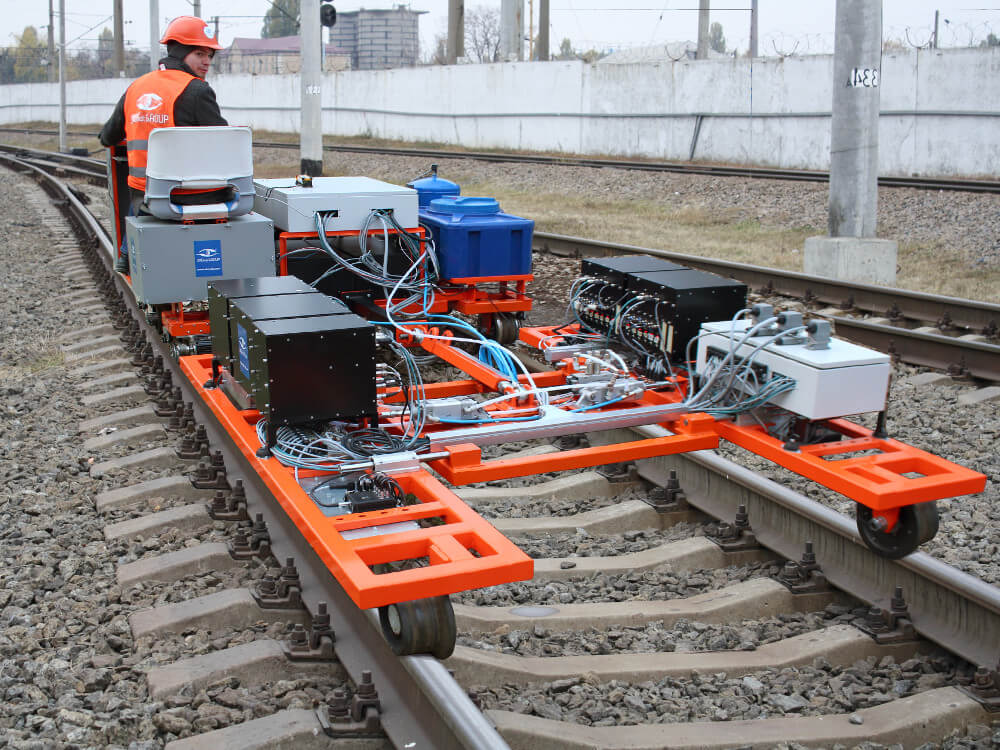

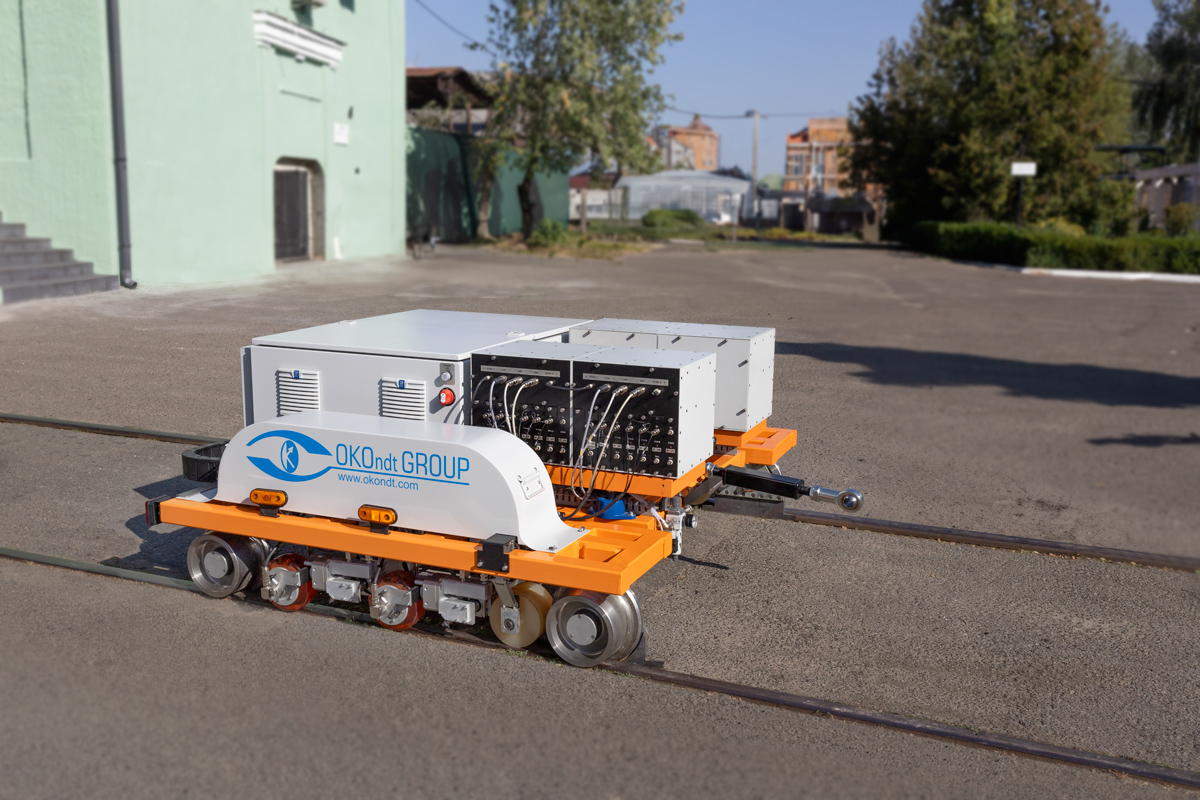

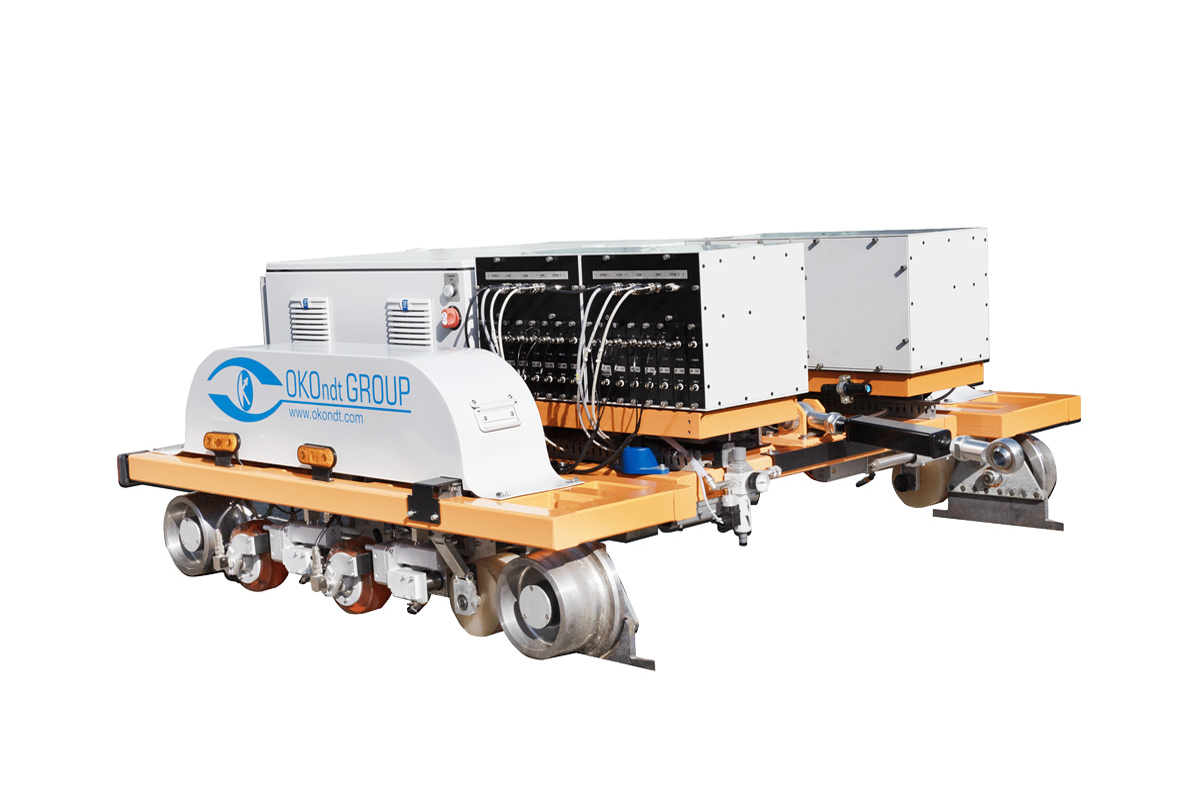

Carretilla (Carriage)
La carretilla del detector de fallas proporciona el posicionamiento y movimiento de los sensores de ruedas. Los actuadores eléctricos instalados en la misma adaptan automáticamente la carretilla al ancho de vía (corrección automática del medidor). Este equipo auxiliar sirve para centrar los sensores de ruedas a lo largo del eje del riel.
Características clave de la carretilla del detector de fallas:
- capacidad de controlar las curvas con un radio de menos de 200 m (a una velocidad de inspección lenta, no menos de 120 m);
- adaptación automática rápida del ancho de la carretilla al ancho de la vía de carriles;
- facilidad de mantenimiento;
- la posibilidad de controlar el sistema de suspensión (su inclinación (cant)).
-

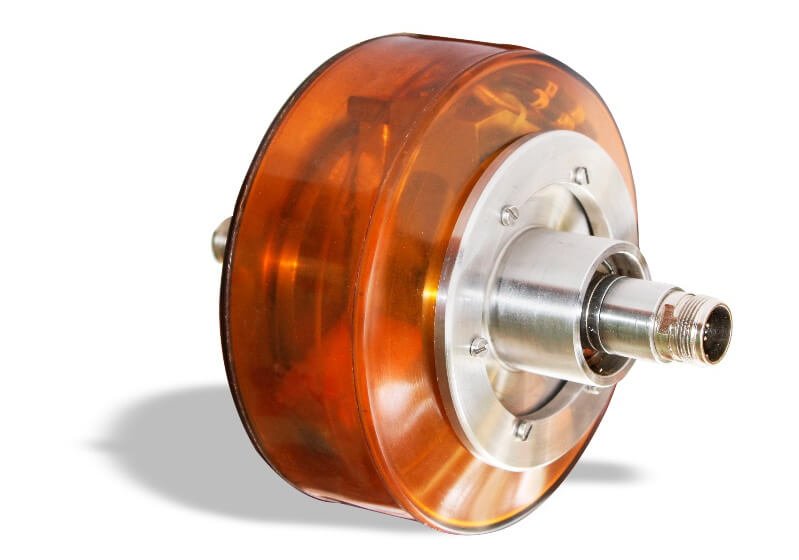

Sensores de ruedas (Wheel probes)
La construcción del detector de fallas ultrasónico de riel incluye 4 sensores de ruedas. Cada uno incluye:
- tres transductores 70°-2 MHz;
- un transductor 50°- 2 MHz;
- un transductor 37 -2 MHz (side looking);
- un transductor 0°– 4 MHz;
-
Módulos ultrasónicos
El sistema UDS2-73HS utiliza los módulos ultrasónicos de un solo canal OKO-24 con un rango de frecuencia de 1 a 7 MHz y una frecuencia de envío de impulsos de sondeo de hasta 4 kHz.
Las construcción de UDS2-73HS proporciona dos opciones para la colocación de los módulos ultrasónicos:

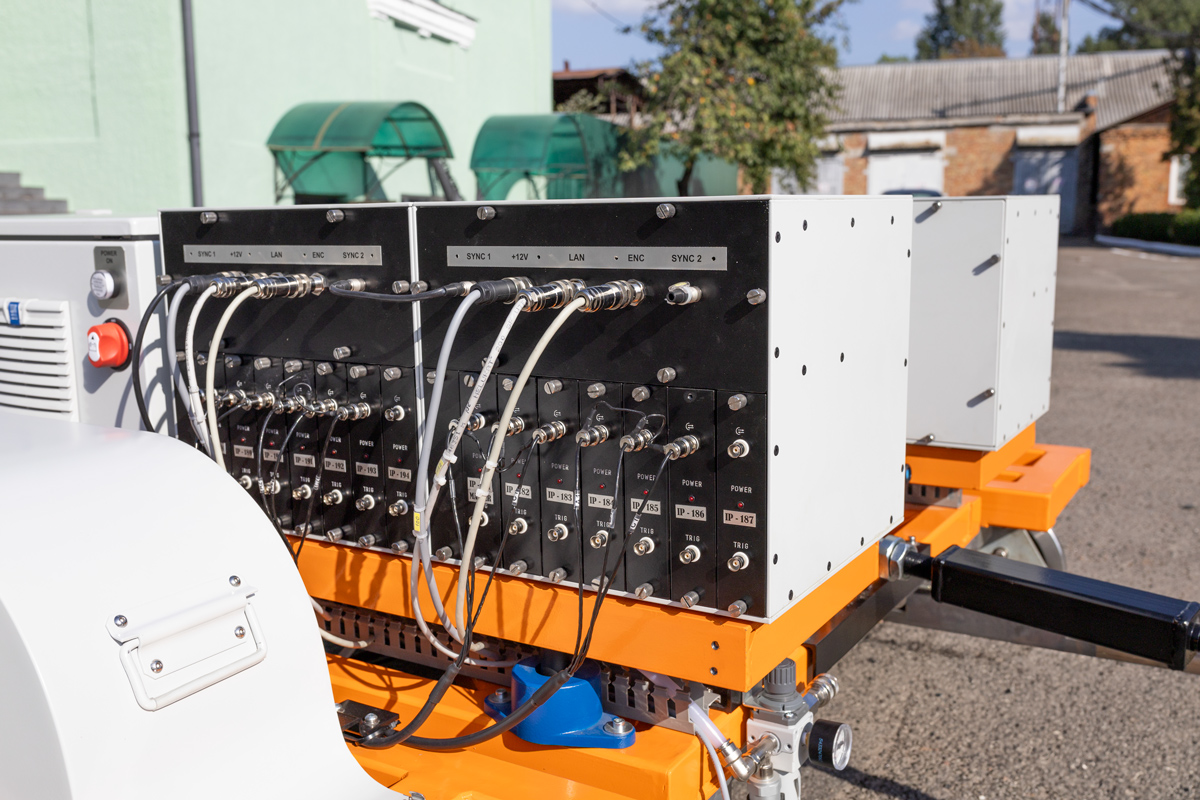

- Directamente en la carretilla. Esta opción de colocación proporciona una mejor protección contra interferencias, los cables de conexión de los sensores de la rueda hacia los módulos ultrasónicos son más cortos, los datos del módulo se transmiten al ordenador personal a través del cable Ethernet.

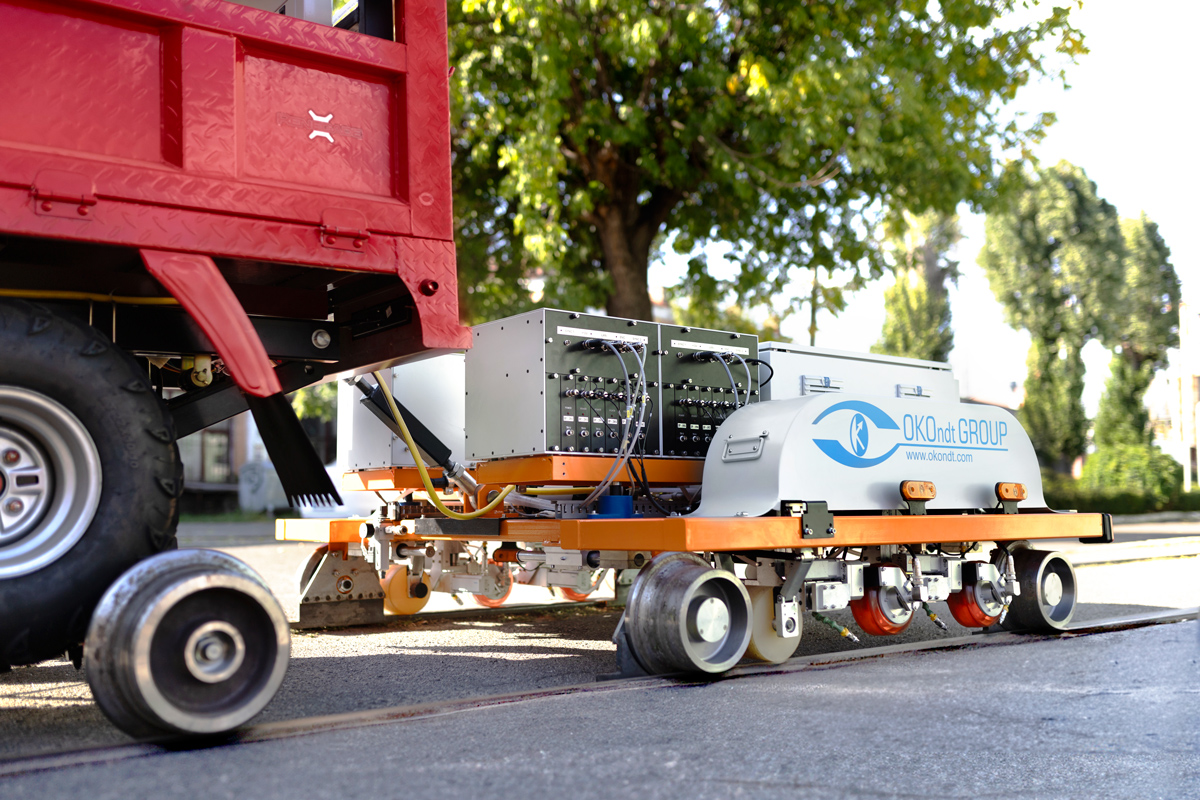

- En un automóvil. La ausencia de la carga adicional reduce el peso de la carretilla; los módulos ultrasónicos no están sujetos a condiciones climáticas externas.
-
Software especializado
El detector de fallas de rieles de alta velocidad UDS2-73HS viene suministrado con el software preinstalado. Consiste de:
programa de configuración de parámetros del canal;
programa de control, visualización y análisis de los resultados de control
