El detector de fallas ultrasónico ОКО-22М-UT es el bloque electrónico autónomo. Se usa durante el ensayo no destructivo (NDT) por los equipos automatizados multicanales, complejos portátiles (equipos mecanizados del ensayo no destructivo (NDT) o para la inspección manual.
Aplicación del detector de fallas ultrasónico ОKО-22М-UT
Este dispositivo está disponible en varios modelos de detectores de fallas que difieren en el número de canales y en el volumen de las funciones integradas para el procesamiento de los resultados.
Dado que el detector de defectos está diseñado en forma de un dispositivo autónomo con la conexión al PC a través del puerto Ethernet, es posible conectar varios canales de ultrasonido al PC a través de los conmutadores. Esto permite crear un sistema de ensayo ultrasónico multicanal.
Las capacidades técnicas del detector de fallas permiten utilizarlo tanto en forma portátil para los ensayos en línea como en sistemas de prueba de tipo estacionario.
APLICACIÓN DE LA TÉCNICA DE ENSAYO POR ULTRASONIDOS EN DIVERSAS INDUSTRIAS:
Sector de producción, objeto de ensayo | Documentación reglamentaria | Número de canales requerido | Frecuencia de funcionamiento, MHz | Técnicas de ensayo |
Metalurgia, ensayo del acero laminado plano | EN10160, ASTM 578/A578M-96, A435A, ISO 12094 | 60-100 | 2-5 | Inmersión o contacto |
Metalurgia, ensayo de barras redondas de acero laminado | EN 10308, EN 10228-3, ASTM E – 2375, MS-STD – 2154 | 3-20 | 2-10 | Inmersión o contacto, velocidad de ensayo hasta 2 m/s |
Ingeniería, pruebas de las uniones soldadas de tuberías | API 5L, API5 CT, EN 10246-17 | 12 | 2-5 | Inmersión o contacto, velocidad hasta 2 m/s |
Ingeniería, comprobación del cuerpo del tubo, medición del espesor | API 5L, API5CT, EN 10246, ASTM E1816-96 | 56 | 2-5 | Inmersión o contacto, velocidad hasta 1 m/s. Técnica de resonancia-frecuencia para medir el tubo |

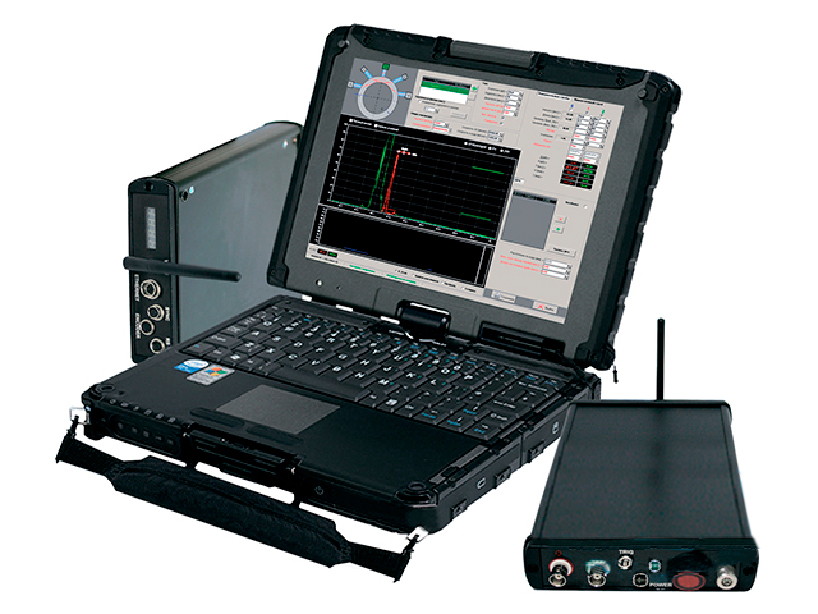

Figura 1 - Canal UT "ОКО-22М"
Figura 2 - Esquema estructural de conexión de los canales UT
Parámetro | Valor |
EMISOR | |
Modo de pulso | Excitación de choque, impulso rectangular |
Voltaje de impulso (impulso rectangular) | 120-300 V con el paso de 10 V con una tolerancia de 10% |
Tiempo de subida/bajada del impulso | 5 ns |
Duración de impulso (impulso rectangular) | 20 – 500 ns con el paso de 10 ns con una tolerancia de 10% |
PRF (impulso rectangular) | 15 – 2000 Hz con el paso de 5 Hz, 3 modos automáticos: Bajo Automático, Medio Automático, Alto Automático, Manual |
Voltaje de impulso (excitación por choque) | Bajo (100 V), Alto (400 V) |
Energía del impulso (excitación por choque) | Baja (30 ns), Alta (100 ns) |
PRF (excitación por choque) | 15 – 8000 Hz con el paso de 5 Hz, 3 modos de ajuste automático: Bajo Automático, Medio Automático, Alto Automático, Manual |
Amortiguamiento | 50, 62, 150, 400 |
RECEPTOR | |
Amplificación | 0 a 110 dB ajustable en pasos de 0.2, 0.5, 1, 2 dB |
Resistencia de entrada del receptor | 400Ω±5% |
Ancho de banda del receptor | 0.2-27 MHz (- 3 dB) |
Configuración del filtro digital | Ocho conjuntos de filtros digitales estándar (0.2-10 MHz; 2.0-21.5 MHz; 8.0-26.5 MHz; 0.5-4 MHz; 5-15 MHz; 5-15 MHz; DC-10 MHz) |
Rectificación | Onda completa, semionda positiva, semionda negativa, RF |
Medición de amplitud | 0-110% |
Rechazo | 0-80% FSH |
Unidades | Milímetros, pulgadas o microsegundo |
Rango | 1 a 6000 mm |
Rango de velocidad | 1000 a 10000 m/s en pasos de 1, 10, 100, 1000 m/s |
Rango de medidas de espesor | 0.6 a 6000 mm |
Ángulo de la sonda | 00 a 900 en pasos de 0.10, 1.00, 100 |
ESPECIFICACIÓN DIGITAL | |
ADC | 10 bits con una velocidad de muestreo de 100 MHz |
Buffer de A-Scan | 8 KB |
PUERTA | |
Puertas de medidas |
|
Puerta de inicio | Variable en todo el rango |
Ancho de puerta | Variable en todo el rango |
Altura de la puerta | Variable de 2 a 100% FSH |
ESPECIFICACIÓN DE MEDICIÓN | |
Visualización de resultados | A-scan, B-scan, C-scan, D-scan, TOFD scan |
DAC/TCG |
|
DGS |
|
CONEXIONES | |
Conector de la sonda | 2 BNC o 2 Lemo 1S |
USB port | USB-2.0 |
Ethernet | + |
Salida de alarma | + |
Codificador | 1 Lemo (con la opción de dos codificadores operacionales). |
