Marcado |
Diámetro de la parte de trabajo Ø ‘D’, (pulgada/mm) |
Longitud, pulgada/mm |
Frecuencia, kHz |
Conector |
Material controlado |
Defectos bajo el recubrimiento de lacas y pinturas |
Defectos subsuperficiales |
|
WLD100K5А.5×2-.2DA0 |
.2/5 |
2/50 |
100-1000 |
Lemo 04 |
Fe |
hasta 0.3 mm |
+ |
|
WLD100K5А.5×2-.35DA0 |
.35/8.9 |
2/50 |
100-1000 |
Fe |
hasta 0.5 mm |
+ |
|
|
WLD100K5А.5×2.5-.43DA0 |
.43/10.9 |
2/50 |
100-1000 |
Fe |
hasta 0.5 mm |
+ |
|
|
WLD100K5А.5×2.5-.63DA0 |
.63/16 |
2/50 |
100-600 |
Fe |
hasta 1 mm |
+ |
|
|
WLD100K5А.5×2.5-1DA0 |
1/25.4 |
2.5/65 |
100-600 |
Fe |
hasta 1.5 mm |
+ |
|
WLD |
100K |
5А |
.5 |
× |
2 |
– |
.63D |
A |
0 |
|
1 |
2 |
3 |
4 |
|
5 |
|
6 |
7 |
8 |
-

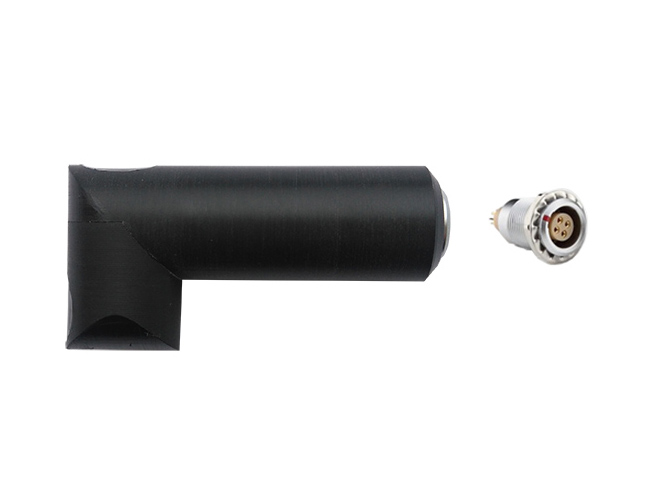

WLD – transductores para la inspección de las juntas soldadas.
-
Frecuencia del transductor de corrientes Eddy:
«HZ» indicación para la gama de «Hz»; «К» indicación para la gama de «kHz»; «М» indicación para la gama de «MHz».
-
ángulo de flexión del sensor.
-
Longitud de la parte doblada de la punta, mm.
-
Longitud del transductor, pulgadas. Puede ser personalizada.
-
Diámetro de la superficie de trabajo del transductor de corrientes Eddy, pulgadas.
-
Indicación del tipo del transductor de corrientes Eddy: «А». А– absoluto (Absolute).
-
Número de modificación del transductor.
