Marcado |
Diámetro de la parte de trabajo Ø ‘D’, (mm) |
Longitud de trabajo, mm |
Longitud del transductor de corrientes Eddy, mm |
Frecuencia de trabajo |
Conector |
Material controlado |
|
ROM3,1-3,6×85/105SS |
3,1-3,6 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Microdot |
Fe/NFe |
|
ROM3,6-4,1×85/105SS |
3,6-4,1 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM4,1-4,6×85/105SS |
4.1-4.6 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM4,6-5.1×85/105SS |
4.6-5.1 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM5,1-5,6×85/105SS |
5.1-5.6 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM5,6-6,1×85/105SS |
5.6-6.1 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM6.1-6.5×85/105SS |
6.1-6.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM6.5-7.5×85/105SS |
6.5-7.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM7.5-8.5×85/105SS |
7.5-8.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM8.5-9.5×85/105SS |
8.5-9.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM9.5-10.5×85/105SS |
9.5-10.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM10.5-11.5×85/105SS |
10.5-11.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM11.5-12.5×85/105SS |
11.5-12.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM12.5-13.5×85/105SS |
12.5-13.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM13.5-14.5×85/105SS |
13.5-14.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM14.5-15.5×85/105SS |
14.5-15.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM15.5-16.5×85/105SS |
15.5-16.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM16.5-17.5×85/105SS |
16.5-17.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM17.5-18.5×85/105SS |
17.5-18.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM18.5-19.5×85/105SS |
18.5-19.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM19.5-20.5×85/105SS |
19.5-20.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM20.5-21.5×85/105SS |
20.5-21.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM21.5-22.5×85/105SS |
21.5-22.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM22.5-23.5×85/105SS |
22.5-23.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM23.5-24.5×85/105SS |
23.5-24.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
|
ROM24.5-25.5×85/105SS |
24.5-25.5 |
35/51 |
85/105 |
200 kHz/500 kHz/ 2 MHz |
Fe/NFe |
|
ROM |
3.1-3.6 |
x |
85/105 |
SS (Sh) |
|
1 |
2 |
|
3 |
4 |

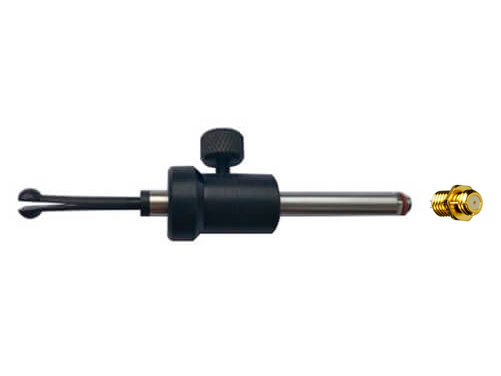

1. ROM – transductores manuales del tipo rotativo para la inspección de los orificios de pernos.
2. Diapasón de los diámetros controlados de agujeros, mm
3. Longitud del transductor, mm, se selecciona sobre la base de la longitud de trabajo necesaria (“WL”).
4. Indicación del tipo del transductor de corrientes Eddy: “SS”
“S” (Split –de corte) – caja de corte de delrin, “<>bS” (Single – paramétrico).
Los transductores del tipo estándar se producen no blindados. Si se requiere un transductor blindado, al realizar el pedido indique las letras «Sh» (blindado) en el fin del marcado.
