Marcado |
Diámetro del orificio guía, ‘D’, mm/ pulgadas |
Ángulo del avellanado, grados |
Longitud, mm |
Frecuencia |
Conector |
Material controlado |
|
RCP-100˚- 3.17 |
3.17/.125 |
100 |
64 |
200 kHz -3 MHz |
Conector de 4 contactos Fischer (para los bloques Hocking, GE, Rohmann y Forester, etc.) |
Fe/NFe |
|
RCP-100˚- 3.96 |
3.96/.156 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 4 |
4/.157 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 4.75 |
4.75/.187 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 5 |
5/.197 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 6 |
6/.236 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 6.34 |
6.34/.25 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 7 |
7/.276 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 7.92 |
7.92/.312 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 9 |
9/.354 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 9.52 |
9.52/.375 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 11 |
11/.433 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 11.09 |
11.09/.437 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 12.69 |
12.69/.5 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 13 |
13/.512 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 14.26 |
14.26/.562 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 15 |
15/.59 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 15.86 |
15.86/.625 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 17.44 |
17.44/.687 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
|
RCP-100˚- 19.03 |
19.03/.75 |
100 |
64 |
200 kHz -3 MHz |
Fe/NFe |
|
RCP |
- |
100˚ |
- |
3.17 |
(SS/Sh) |
|
1 |
|
2 |
|
3 |
4 |
-

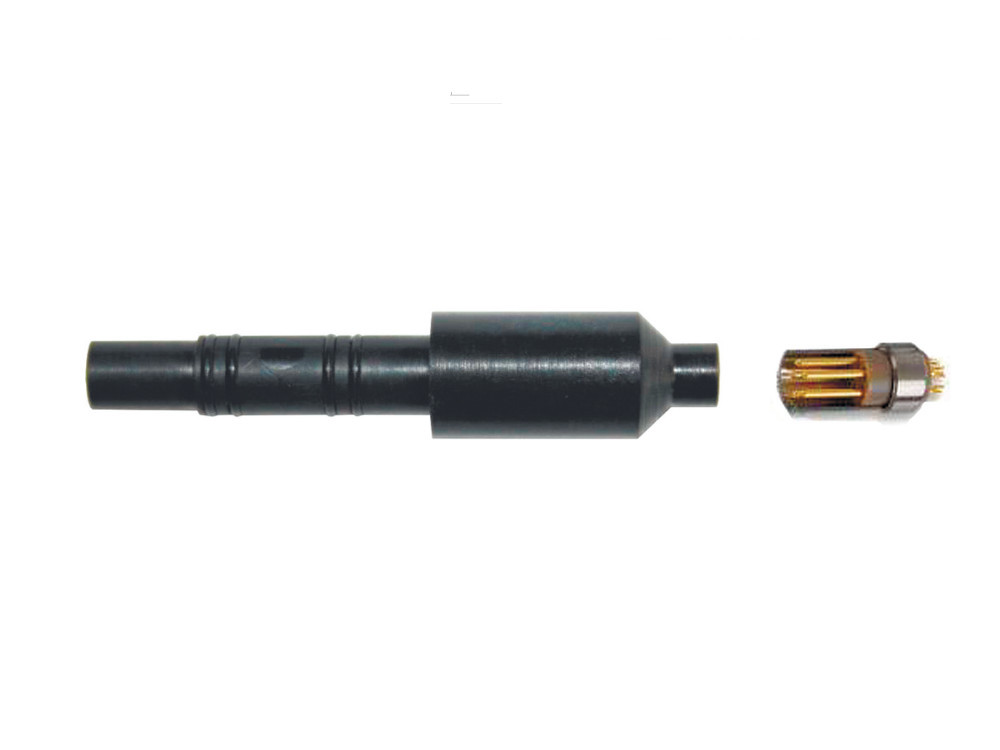

RCP – ransductor de corrientes Eddy dinámico del tipo rotativo para la inspección de los avellanados de orificios.
-
ángulo de avellanado, grados.
-
Diapasón de los diámetros controlados de los orificios, mm.
-
Diámetro del orificio guía, mm.
-
La caja del transductor de corrientes Eddy estándar se produce del material delrin; en el caso de necesidad de producción de la caja del acero inoxidable en el fin del marcado hay que añadir «SS» (Stainless Steel).
Los transductores del tipo estándar se producen no blindados. Si se requiere un transductor blindado, al realizar el pedido indique las letras «Sh» (blindado) en el fin del marcado.
Es posible producir los transductores de corrientes Eddy para la inspección de los avellanados con otro ángulo, para esto en el pedido hay que indicar el ángulo necesario de avellanado.
